こんにちはᐕ)ฅ
ワームタブと聞いて、虫が入った風呂を想像して全力で遠慮したわっちゃです。
ここでいうwormは、蛇のように巻いた管。虫風呂ではありません🤣
冷却器、コンデンサーは、ポットスチルから届くアルコールなどの蒸気を冷やし、液体の蒸溜液へ戻す設備です。
代表的な2方式を比べます。
| 方式 | 構造の入口 |
|---|---|
| ワームタブ | 冷水を満たした大きな槽へ、らせん状の銅管を沈める |
| シェル＆チューブ | 筒状設備の内部で、多数の管と冷却水により熱交換する |

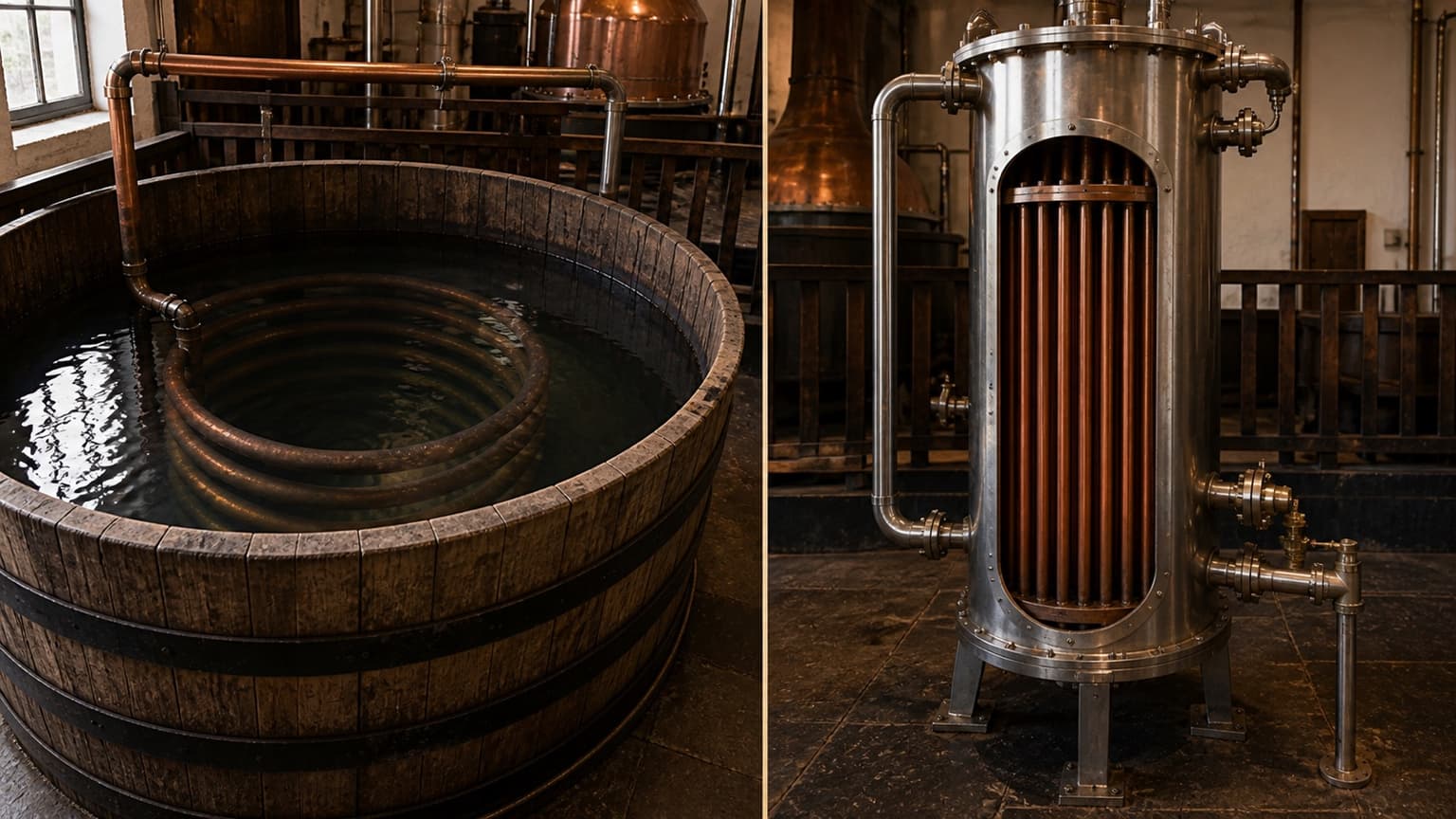

実在する一つの蒸溜所を再現した写真ではなく、2方式の構造を同じ視点で比べるために単純化したイメージです。
冷却器は蒸気を片づける出口ではなく、銅と熱と水を使って原酒の最後の輪郭へ関わる設備です。
蒸気が液体へ戻るまで
ポットスチルで加熱された液体から蒸気が上がり、首とラインアームを通ります。
その先で冷却器へ入り、熱を水へ渡して凝縮し、液体へ戻ります。
流れは4段階です。
流れ
- 蒸溜器でアルコールを含む蒸気が生まれる
- ラインアームを通って冷却器へ移動する
- 冷却水へ熱を渡して凝縮する
- 液体の蒸溜液としてスピリットセーフへ向かう
見学ではポットスチルが主役に見えますが、蒸気を確実に液体へ戻せなければ次へ進めません。

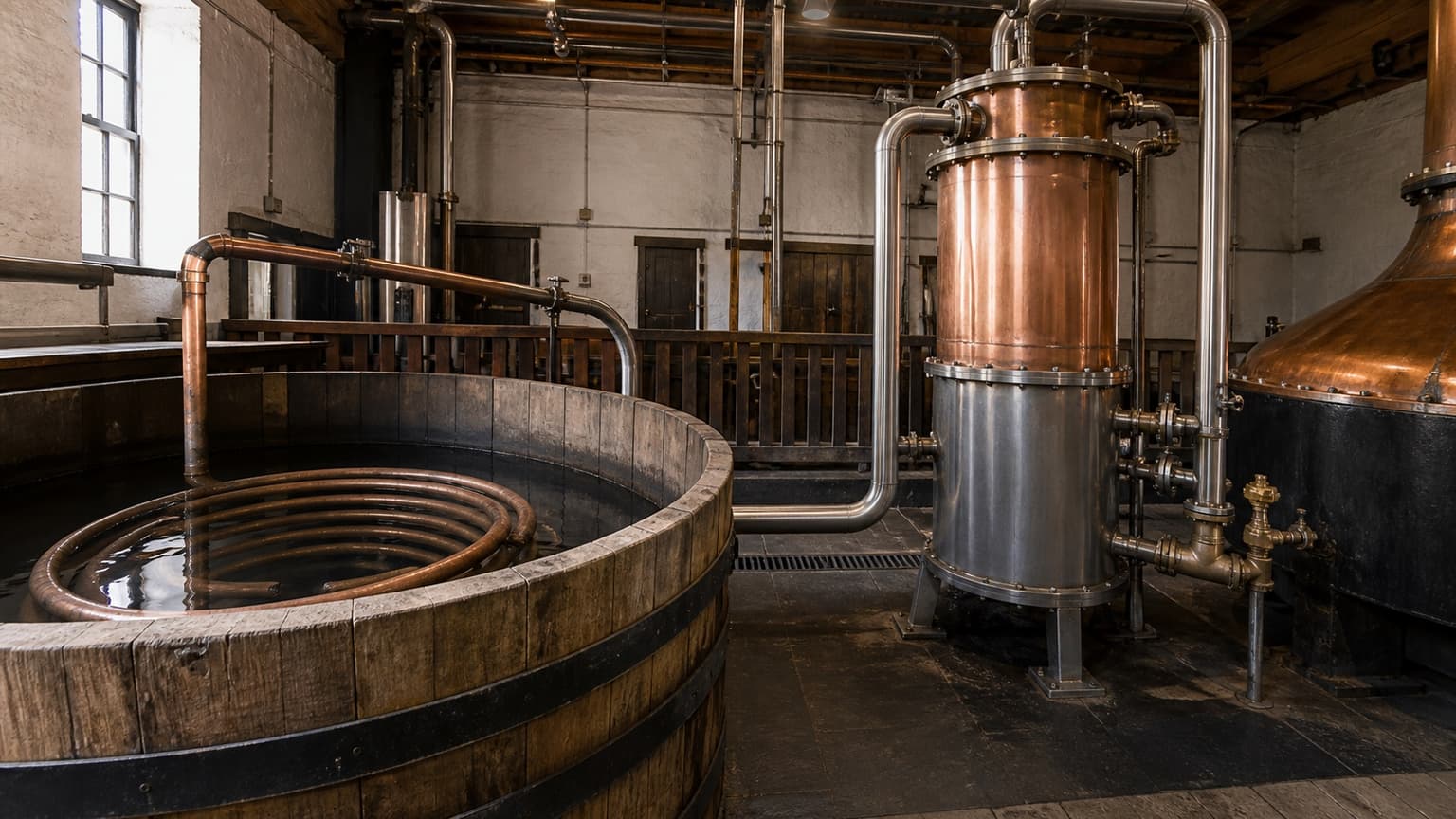

ワームタブは、大きな水槽と銅の蛇
ワームタブは、らせん状に巻いた銅管を、水を張った大きな槽へ沈める伝統的な方式です。
蒸気は管の中を進み、周囲の水へ熱を渡して液体になります。
Maltsの公式用語解説では、ワームタブを冷水に浸したコイル状の銅管として説明しています。
Oban Distilleryなど、現在も使う蒸溜所があります。
ワームタブは、一般にシェル＆チューブより銅との接触が少なくなりやすく、重さや肉厚さを残す原酒と結びつけて語られます。
ただし、管の長さ、水温、流量、蒸溜速度などで条件は変わります。
補足
ワームタブを使うだけで、すべての原酒が重く硫黄的になるとは限りません。蒸溜器全体と運転、カットを合わせて見ます。
シェル＆チューブは、多数の管で熱を交換する
シェル＆チューブ式は、筒状の設備内部へ多数の管を配置し、蒸気と冷却水を別の流路へ通して熱を交換します。
比較的コンパクトで、冷却条件を管理しやすく、現代の多くの蒸溜所で見られます。
銅の表面へ触れる機会を確保しやすく、不要な硫黄系成分の低減と関わると説明されます。
ここで「近代設備だから均一でつまらない」と切り捨ててはいけません。
狙った温度と流れを保つため、設備の洗浄、点検、水量の管理が続きます。
見えない安定を作る仕事は、派手ではありません。でも、派手な一杯を毎回支えているのは、その地味な反復です。
銅との接触が、なぜ話題になるのか
蒸溜中の蒸気や液体が銅へ触れることで、好ましくない硫黄系の成分が低減されるなど、原酒の香味へ関わります。
ワームタブとシェル＆チューブでは、蒸気や液体が銅へ触れる面積や時間が異なり得ます。
その差を利用し、造り手は求める原酒へ近づけます。
ただし、銅は多ければ多いほど正義ではありません。
厚みや個性として残したい成分とのバランスがあります。
冷却水は、土地と設備をつなぐ
冷却器は、蒸気から受け取った熱を水へ渡します。
水温や流量が変われば、凝縮の進み方へ影響します。
蒸溜所が水源や気候の話をする理由は、仕込み水の味だけではありません。
冷却、洗浄、設備運転にも水が必要です。
ウィスキー造りと水の記事では、「名水だからおいしい」の先にある複数の役割を整理しています。
注意
冷却設備の排熱や取水は環境と関わります。個別蒸溜所の水利用・省エネルギー施策は、公式なサステナビリティ情報で確認します。
伝統設備を残すことにも、更新することにも理由がある
ワームタブを残す蒸溜所には、歴史的な酒質を守る目的があります。
シェル＆チューブへ更新する蒸溜所には、保守、水やエネルギー、安定運転などの理由があります。
古い設備を残すことだけが文化保護ではありません。
更新しながら、狙う原酒と地域環境を両立することも文化を未来へ渡す仕事です。
見るべき問いは次の4つです。
- なぜその方式を選んだのか
- どの原酒の輪郭を狙うのか
- どう保守し、交換するのか
- 水とエネルギーをどう扱うのか
見学では、建物の外も見る
ワームタブは屋外や別室に設置されることがあります。
ポットスチルだけ見て帰ると、冷却器を見落とすかもしれません。
ガイドへ次を聞いてみます。
- 冷却器はどこにあるか
- どの方式を使っているか
- 冷却水はどこから来るか
- 原酒の香味とどう関係づけているか
ヒント
写真撮影が許可されている場合も、設備名と撮影位置をメモしておくと、後でポットスチルと冷却器を取り違えません。
冬と夏で、冷却条件は同じではない
外気温や水温は季節によって変わります。
同じ設備へ同じように水を流すだけでは、凝縮の状態が変わる可能性があります。
造り手は、水温、流量、蒸溜速度などを見ながら、狙った状態へ整えます。
ここにも、設備が自動で答えを出すのではなく、人が条件を読み続ける仕事があります。
季節差をそのまま完成品の味へ結びつけることはできません。
けれど、蒸溜所が土地の気候から切り離された工場ではないと気づく入口になります。
水の温度にも、土地の時間があります。
補足
季節ごとの運転調整や冷却水の具体的な数値は蒸溜所によって異なります。現地で説明を受けた場合は、訪問日と発言者を記録します。
まとめ｜一杯は、蒸気を液体へ戻すまで造られる
冷却器は、ラインアームから届いた蒸気を冷やし、蒸溜液へ戻す設備です。
今度は蒸気の通り道と冷却水を分けて見てください。形は違っても、銅を隔てて熱を水へ渡すという共通の仕事が見えてきます。
- ワームタブは水槽とらせん状の銅管を使う
- シェル＆チューブは多数の管で熱交換する
- 銅との接触と冷却条件が原酒へ関わる
- 伝統と近代を品質順位にしない
冒頭の比較図へ戻ると、違いは「古い水槽」と「新しい筒」ではありません。
蒸気をどれほどの銅へ触れさせ、どの水量と温度で液体へ戻すかという設計の違いです。
ポットスチルで話を終えず、その先の管を目で追ってください。
蒸気が水へ熱を渡し、透明な一滴へ戻る場所まで見えたとき、蒸溜所の景色はさらに立体的になります…！
- Malts「Whisky Lingo」冷却器と銅の解説（2026年9月17日再確認）
- Malts「Oban: the town that whisky built」ワームタブの現行利用（2026年9月17日再確認）
- Harrisonほか（2011）銅との接触と硫黄系香気の研究・要旨（2026年9月17日再確認）
